Греющий кабель для труб водоснабжения и канализации

04 декабря 2015
Просмотров: 1259
Оглавление: [скрыть]
  • Принцип работы, типы кабеля, преимущества и недостатки
  • Типы кабеля, их преимущества и недостатки
  • Установка греющего кабеля
  • Преимущества использования и ошибки монтажа кабеля
  • Выбор кабеля и гарантия производителя

Вряд ли кого-то радует необходимость в холода остаться без воды.

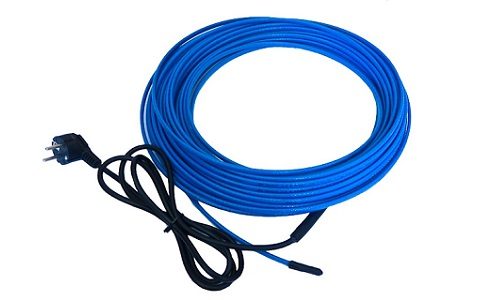

Кабель для обогрева труб

Греющий кабель используется для утепления трубопроводов, канализационных систем и водостоков.

Решить проблему можно, проложив греющий кабель для труб водоснабжения и канализации. Эта технологическая операция является достаточно простой, и ее можно провести своими руками без привлечения специалистов.

Принцип работы, типы кабеля, преимущества и недостатки

Промерзание канализационных труб чаще всего волнует владельцев частных или загородных домов с автономной системой водоснабжения. Зачастую в сильные морозы в трубах застывает вода и образуется ледяная пробка. Причина такого явления – отсутствие качественной теплоизоляции.

Схема греющего кабеля

Схема греющего кабеля .

Прекращение движения воды в трубе может иметь более серьезные последствия, чем снижение уровня комфорта для владельцев дома. Если замораживание труб не остановить, оно может привести к деформации трубопровода и повлечь за собой необходимость капитального ремонта. Предотвратить такую ситуацию может нагревательный кабель.

Прежде всего стоит изучить основной принцип действия. Его основу составляет жильный провод, который при прохождении по нему электрического тока начинает нагреваться. Тепло постепенно передается трубам, и вода нагревается.

С помощью спайки «горячий» провод соединен с «холодным», который подключается к электросети посредством вилки, тем самым обеспечивая нагрев кабеля.

Вернуться к оглавлению

Типы кабеля, их преимущества и недостатки

Греющие кабели выпускают двух видов:

  • резистивный;
  • саморегулирующийся.

Во включенном состоянии резистивный провод выделяет тепло постоянно. Температурный диапазон составляет от 5 до 13°С. Использование греющего резистивного кабеля позволяет постоянно нагревать воду в трубах, обеспечивая их стабильную работу даже в холода.

 График зависимости мощности саморегулирующегося кабеля от температуры

График зависимости мощности саморегулирующегося кабеля от температуры.

Резистивные шнуры могут быть одножильными или двужильными. Одножильные в использовании менее удобны, так как оба конца должны быть подключены к источнику питания, то есть структура должна быть кольцевой. Двужильные более удобны, один их конец подключен к сети, а на другом есть специальная муфта, которая и замыкает сеть.

Сопротивление саморегулирующегося кабеля может меняться в зависимости от температуры воды в трубах. Чем ниже температура, тем выше сопротивление кабеля, и наоборот. Принцип работы саморегулирующегося кабеля сложнее, чем у резистивного. Но и плюсов использования немного больше: трубы не будут перегреваться, а шнур не перегорит.

Основной недостаток саморегулирующегося кабеля – высокая цена. Самый недорогой шнур обойдется в 300 рублей за 1 м, и это не предел. При установке греющих кабелей часто используют дополнительное устройство – термореле. Это устройство оснащено датчиком, который отслеживает температуру воды и при снижении автоматически включает подогрев. Как только температура поднимается до установленного значения, термореле отключает провод.

Чтобы устройство работало правильно, нужно найти оптимальное место размещения. Не стоит подключать термореле рядом с проводом, лучше устанавливать его на другом конце трубы. При этом стоит заметить, что термореле может снизить срок эксплуатации из-за расходования ресурсов при постоянном включении-выключении.

Вернуться к оглавлению

Установка греющего кабеля

Конструкция греющего кабеля позволяет устанавливать его и внутри, и снаружи трубы.

Монтаж кабеля внутри трубы рекомендуют поручить специалистам. Процесс предполагает врезку в трубы тройника, через который провод вводится внутрь трубы через муфту. При этом стоит следить, чтобы покрытие кабеля не пострадало при прохождении внутрь.

Монтаж греющего кабеля

Монтаж греющего кабеля.

Составляющие шнура изготавливаются из безвредных материалов, поэтому беспокоиться о качестве воды не придется.

Наружная установка кабеля проходит гораздо проще. Провод достаточно прикрепить к трубе с помощью сетки или липкой ленты. Закрепить его можно двумя способами: вокруг трубы и по прямой. Но при этом стоит учитывать, что при спиральной установке температура воды будет выше.

Простота наружного монтажа позволяет правильно и быстро установить греющий кабель для канализации. Все работы можно провести своими руками. При установке шнура внутри трубы предельная длина по установленным правилам не должна превышать 60 м, если устанавливается снаружи, то этот показатель равняется 100 м.

Греющие кабели нередко применяются для обогрева водосточных труб. Отличаться такие линии будут только мощностью. Обычные нагревательные кабели для системы водоснабжения с большей мощностью. Водосточные трубы не утепляют, к тому же их диаметр больше, чем у водопроводных. Чтобы растапливать в них лед, нужен нагревательный шнур, линейная мощность которого должна быть 30-50 Вт/м. Обогрев труб водостока с помощью шнура осуществляется для растапливания льда на водостоке и кровле. Термореле при этом не используется: обогрев проводят периодически при постоянной температуре.

Канализационные трубы, как и любые другие, подвержены промерзанию в холодный период года. Их можно утеплять так же, как и водопроводные. Однако линейная мощность нагревательного шнура должна быть такой же, как и для водосточных труб. Провод устанавливается методом наружного монтажа, внутренний не используется. Кроме того, греющий кабель может применяться для разогрева соленой воды. Мощные модели используются на промышленных предприятиях.

Вернуться к оглавлению

Преимущества использования и ошибки монтажа кабеля

Карта глубины промерзания грунта

Карта глубины промерзания грунта.

Перед тем как принять решение о покупке и установке нагревательного шнура, стоит учесть глубину, на которой проходят трубы, и уровень промерзания почвы в регионе. При прохождении труб выше уровня промерзания шнур для нагрева необходим, причем укладывать его нужно по всей длине трубы. Это объясняется тем, что чем холоднее климат, тем выше вероятность промерзания трубы.

В зависимости от региона уровень промерзания будет разным. Например, в Челябинске он составляет 190 см. Если же климат не очень холодный и труба проходит ниже уровня промерзания грунта, то утепляют только отдельные ее участки. В защите нуждаются участки вблизи дома и у поверхности земли.

Основная ошибка при монтаже нагревательного кабеля – то, что он может исключить необходимость утепления водопровода. На самом деле шнур для нагрева не заменяет систему теплоизоляции, а только поддерживает температуру в трубах, чтобы исключить промерзание. Другая распространенная ошибка – постоянная работа кабеля в зимний период. Это приводит только к увеличению затрат на электроэнергию. Для того чтобы узнать, стоит ли включать провод, достаточно посмотреть прогноз погоды. Если обещают резкое похолодание, шнур стоит включить.

Вернуться к оглавлению

Выбор кабеля и гарантия производителя

Приобрести греющий кабель можно в специализированном магазине. Всего существует 2 варианта продажи нагревательного шнура: в бобине, от которой нужно отрезать шнур нужной длины, либо в комплекте. Готовые комплекты выпускаются определенных размеров: от 2 до 10 и 20 см. В комплект помимо шнура входит все, что может понадобиться для монтажа: муфта для внутренней установки, наконечники и устройство для ввода шнура, а также лента, которая пригодится при наружном монтаже провода.

Отрезать кусок кабеля нужной длины от бобины выгоднее во всех смыслах. Во-первых, можно взять шнур любой, даже не предусмотренной стандартом длины, которая необходима по техническим условиям. Во-вторых, комплект обойдется дороже. В быту применяются кабели мощностью до 18 Вт/м. Для внутренней установки нужен кабель меньшей мощности, так как он требует меньших затрат энергии. Соответственно, для обогрева с внешней стороны понадобится более мощный кабель.

https://www.youtube.com/watch?v=jM9wcTfzqjE

Срок службы проводов может значительно различаться в зависимости от производителя. Колебание может быть достаточно существенным: от 5 до 40 лет. В основном правильная установка и эксплуатация позволят значительно продлить срок службы. Особенно это касается шнуров для внешнего нагрева труб. Многих домовладельцев волнует вопрос, сколько электроэнергии расходует нагревательный провод. Ответ может быть один: гораздо меньше, чем стоимость проведения ремонтных работ при промерзании труб. Если резистивный кабель небольшой мощности (9 Вт/м) длиной 20 м не выключать в течение дня, то за сутки он израсходует немногим больше 4 кВт/ч. Если же использовать саморегулирующийся шнур для нагрева и подключить реле, то затраты снизятся в несколько раз.
