Аэратор для канализации

12 ноября 2015
Просмотров: 1321
Оглавление: [скрыть]
  • Область использования канализационного аэратора
  • Установка вакуумного клапана
  • Разновидности вакуумных клапанов и их конструкция
    • Конструкция канализационного аэратора
  • Монтаж вакуумного клапана для канализации

Приобретая сантехнику и трубы, необходимо приобрести такое полезное устройство, как аэратор для канализации. Он позволит избавиться от неприятного запаха на даче и в частном доме.

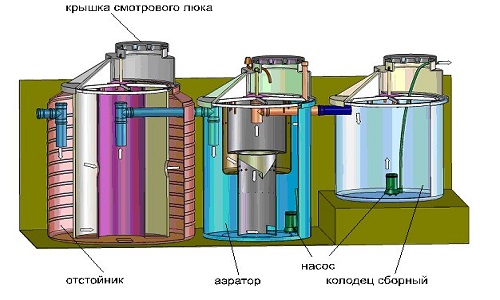

Схема работы септиков

Схема работы септиков.

Область использования канализационного аэратора

Аэратор – один из элементов канализации. Это устройство, которое позволяет блокировать попадание неприятного запаха в жилые комнаты и нормализовать уровень давления в системе. Иногда встречаются и другие названия этого же прибора – канализационный клапан или вакуумный клапан, однако первое название считается наиболее правильным.

Воздушный клапан для канализации

Воздушный клапан для канализации.

Не так давно аэратор не использовался вовсе. Обычно, в частных домах проблема вентиляции решалась путем установки стояка, выведенного на крышу дома в 1,5 м от самой высокой точки. Но в некоторых случаях такой простой системы было недостаточно. Из-за недостаточной тяги возникали локальные «стихийные бедствия» в виде бьющей из сифона воды и неприятного запаха.

Решением проблемы стала установка воздушного клапана для невентилируемых канализационных стояков. Аэратор работает по следующей схеме: при возникновении газа включается клапан и создает барьер, который не пропускает запах в помещение. Давление снижается – клапан убирает заслон.

Для отведения газов от фекальных стоков в помещении устанавливаются фановые трубы. Такая мера помогает справиться с запахом, но эстетике помещения наносится существенный вред. В этом случае аэратор позволяет оставить только одну фановую трубу, усилить ее мощность, не прибегая к установке дополнительных отводов. Вакуумный клапан работает от чувствительной пружины и резинового уплотнителя, который закрывает прибор.

Другая задача клапана – поддержание на оптимальном уровне давления в системе. Когда давление снижается, включается аэратор, когда нормализуется – клапан прекращает работу. Это помогает избежать выплеска воды.

Вернуться к оглавлению

Установка вакуумного клапана

Помимо сохранения давления в канализационной системе и препятствия попаданию запаха в помещение аэратор позволяет предотвратить некоторые другие проблемы.

Трубчатый аэратор

Трубчатый аэратор.

Что позволит аэратор:

  • уменьшить затраты на оборудование для вентиляции, которое может быть достаточно дорогим;
  • не даст промерзнуть открытым каналам вентиляции;
  • не пропустит в канализацию холодный воздух благодаря закрытой конструкции, особенно это актуально для тех, кто живет в старых домах, ведь там зачастую канализационные трубы не изолированы;
  • в аэраторе нет дымоходного эффекта, благодаря этому возможность распространения огня и дыма по канализационным трубам при пожаре существенно снижается.

Вопрос установки вакуумного клапана может решаться только владельцем дома (квартиры) и мастером. Но есть рекомендации относительно тех ситуаций, когда установка прибора необходима:

  • если дома выстроены в ряд и подключены к общей канализации, при этом их высота не более 3 этажей;
  • в новостройках;
  • в домах, высота которых составляет менее 3 этажей;
  • если от основной трубы отходит только 1 ствол;
  • при проведении реконструкции или капитального ремонта в старых домах.

Вместе с тем имеется ряд ситуаций, когда аэратор устанавливать нежелательно:

  • в зоне выброса сточных вод и нечистот – если не исключена возможность попадания в систему отходов;
  • когда канализационная система подводится к санитарной установке;
  • когда подключение возможно только в наклонном или горизонтальном положении;
  • если дом из трех или более этажей подключен к очистному сооружению.

Существует несколько разновидностей различных канализационных вакуумных клапанов.

Вернуться к оглавлению

Разновидности вакуумных клапанов и их конструкция

Варианты установки канализационных аэраторов

Варианты установки канализационных аэраторов.

Канализационные вакуумные клапаны различаются по конструкции в зависимости от места использования.

Основными типами являются:

  1. Простые вакуумные устройства, противостоящие движению воды, направленной обратно, из душевой или раковины. Для нормального функционирования необходимо обеспечить постоянный приток воздуха. На умывальник, мойку или ванну крепится шар из воздуха, который давит на мембрану перекрытия. Это препятствует движению сточных вод обратно в раковину или ванну.
  2. Цилиндрическая конструкция, установленная на фановую трубу. При давлении напора воды на крышку она открывается. Когда давление снижается, крышка возвращается на место, надежно блокируя сточные воды от обратного движения. Оптимальный диаметр крышки – 110 мм. Главное преимущество такого вида вакуумного клапана заключается в том, что не нужно нарушать целостность и увеличивать длину труб, так как аэратор устанавливается внутри.
  3. Обратный (фановый) клапан, чаще устанавливаемый на вертикальный канализационный стояк. Вместо крышки клапан оснащен запорной тарелкой, которая опускается с помощью пружины из нержавеющей стали. Конструкция предполагает наличие рычага, позволяющего открывать и закрывать клапан вручную.

Аэратор может устанавливаться в разных местах канализационной системы: в ванной комнате, в туалете, на отводящемся на чердак вертикальном стояке канализации.

Вернуться к оглавлению

Конструкция канализационного аэратора

Вакуумная канализация загородного дома

Вакуумная канализация загородного дома.

Все модели аэраторов сконструированы похожим образом. Канализационный клапан обычно состоит из корпуса, открывающего механизма и «входа».

Корпус аэраторов изготавливается из ПВХ – жесткого пластика, который обеспечивает герметичность всей конструкции. При разряжении газа в системе воздух идет через входное отверстие. Открывающий механизм представляет собой шток или резиновую мембрану. При возникновении давления шток поднимается. Эта конструкция не отличается надежностью. Все дело в том, что при долгом бездействии вакуумного клапана шток загрязняется, в него попадают частицы пыли и мусора. В результате механизм «заклинивает», и времени на стабилизацию системы требуется гораздо больше.

Механизм открывается при повышении внешнего давления и остается открытым до тех пор, пока давление не стабилизируется. После этого под влиянием силы тяжести механизм закрывается.

Для того чтобы максимально облегчить ремонт или прочистку устройства, а также для его визуального обзора, верхняя крышка во многих конструкциях съемная, на резьбовом соединении.

Герметизация устройства на стыке корпуса и крышки обеспечивается благодаря применению в конструкции резиновой прокладки.

Вернуться к оглавлению

Монтаж вакуумного клапана для канализации

На рынке в настоящее время представлен широкий выбор моделей. При выборе нужно учитывать, что клапан для канализации должен подходить к требованиям системы.

Материал, из которого изготовлен аэратор, должен отличаться прочностью, быть пригодным для работы в любой среде, в том числе и в агрессивной.

Автоматический клапан аэратора должен обладать надежностью, не пропуская в помещение сточные воды и запах.

Также он должен препятствовать проникновению в дом грызунов через канализационные трубы.

https://www.youtube.com/watch?v=931m1bJflj0

Наконец, аэратор должен быть снабжен специальным механизмом, позволяющим своими руками отрегулировать его в случае аварийной ситуации.

Перед установкой аэратора отключается вода во всем стояке. Часть трубы демонтируется. Механизм устанавливают, точно следуя инструкции. Обратите внимание, что устройство нужно монтировать таким образом, чтобы стрелка на корпусе указывала направление, по которому будут двигаться сточные воды. При несоблюдении этого условия клапан не будет нормально функционировать.

Аэратор в частном доме или квартире монтируется в тех местах, где температура превышает 0 градусов. Место также должно быть легкодоступным, чтобы ничего не усложняло установку. Аэратор прикрепляют внутрь трубы, используя уплотнительное кольцо.

Устанавливать вакуумный клапан нужно таким образом, чтобы до наивысшего стока в канализационной системе оставалось 10 см и более.

В некоторых домах бывает установлена половая решетка или, иначе, трап. В этом случае устанавливают аэратор не менее чем в 40 см над полом. Эта мера позволит защитить клапан, предотвратить попадание в него стоков и загрязнения.

https://www.youtube.com/watch?v=DPH3es3ToCM

Вопрос о том, стоит ли проводить монтаж канализационного клапана, предстоит решать самому владельцу. Установка аэратора поможет решить несколько важных проблем и сберечь денежные средства на установку дорогостоящего оборудования или ремонт канализации.
